ロールグルーブ(溝)寸法の確認

グループ加工には加工後に確認する項目がいくつかありますが、すぐに習熟可能です。日本金属継手協会（以下「JPF」という。）のマニュアルを参考にしています。

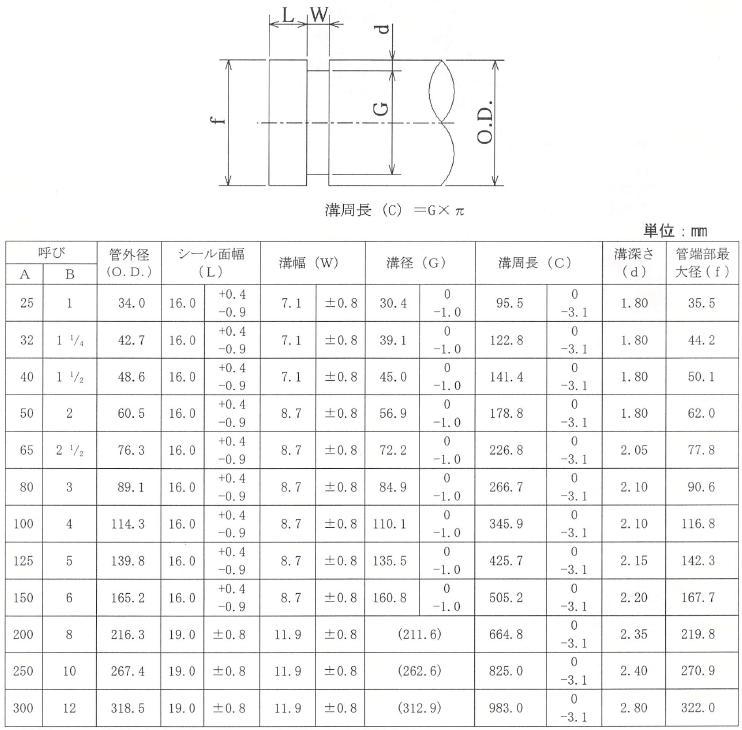

JPF施工マニュアルの溝寸法の項には「溝加工後はG,C,L,W,f寸法を確認して下さい。」との記載がありますが、ポイントはシール面幅(L)寸法と溝径(G)、管端部最大径(f)です。

L：シール面
→ノギス等で定期的に。

G：溝深さ
→溝ゲージ、周長ゲージ。浅いと抜けの原因になりますので、毎回実施。

f：管端最大径(ラッパの有無)
→溝ゲージ後部にて確認する。ラッパ状はガスケットの装着が困難になるとともに、シール能力に影響が出ます。

※溝ゲージは弊社でも取扱ありますので、お問い合わせください。
